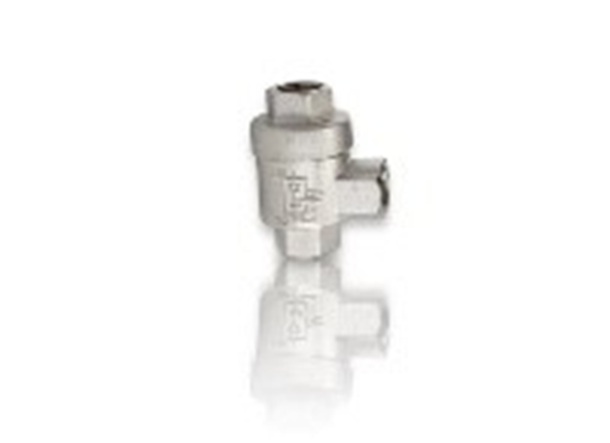

Schnellentlüftungsventile für Druckluft
Schnellentlüftungsventile sorgen dafür, dass Druckluft direkt an der pneumatischen Komponente schnell abgeführt wird. Dadurch muss die Abluft nicht erst den gesamten Weg zurück durch das Steuerventil nehmen – das kann Bewegungsabläufe von Zylindern deutlich beschleunigen.
Bei der Auswahl sind vor allem Anschlussgröße, Durchfluss, Betriebsdruck und Einbausituation wichtig. In unserem Sortiment finden Sie Schnellentlüftungsventile in verschiedenen Gewindegrößen für unterschiedliche pneumatische Anwendungen.
Technische Daten & Auswahlkriterien
Bei Schnellentlüftungsventilen sind vor allem Anschlussgröße, Durchfluss, Betriebsdruck und Temperaturbereich entscheidend. Die Ventile sollten passend zur jeweiligen Pneumatikanwendung und zum benötigten Luftdurchsatz ausgewählt werden.
Anschlüsse & Nennweiten
- G 1/8
- G 1/4
- G 1/2
- G-Gewinde nach DIN EN ISO 228-1
- Nennweiten DN 6 bis DN 14, je nach Ausführung
Druck & Temperatur
- Mindestarbeitsdruck: 0,5 bar
- Betriebsdruck: max. 12 bar
- Betriebstemperatur: -20 bis +80 °C
Material
- Gehäuse aus vernickeltem Messing
- Membrane aus Polyurethan
Wichtig bei der Auswahl: Neben dem passenden Gewinde sollte auch der benötigte Durchfluss berücksichtigt werden. Je nach Anschlussgröße unterscheiden sich die möglichen Luftmengen deutlich.
Durchfluss nach Anschlussgröße
G 1/8
P nach A: 650 l/min
A nach R: 900 l/min
G 1/4
P nach A: 1.100 l/min
A nach R: 1.550 l/min
G 1/2
P nach A: 3.600 l/min
A nach R: 4.400 l/min
Typische Anwendungen
Schnellentlüftungsventile werden eingesetzt, wenn Druckluft möglichst direkt und schnell aus einer pneumatischen Anwendung abgeführt werden soll.
- Pneumatikzylinder mit kurzen Taktzeiten
- Maschinen mit schnellen Bewegungsabläufen
- Montage- und Automatisierungsanlagen
- pneumatische Steuerungen
- Anwendungen mit kurzen Entlüftungswegen
Warum ein Schnellentlüftungsventil?
Statt die Abluft über längere Leitungswege und das Steuerventil zurückzuführen, kann sie mit einem Schnellentlüftungsventil direkt in der Nähe des Verbrauchers abgeführt werden.
Das bedeutet für Sie: kürzere Entlüftungswege und schnellere Zylinderbewegungen, sofern die übrige Pneumatikanlage entsprechend ausgelegt ist.
Warum Druckluft Knopp?
Bei Schnellentlüftungsventilen sollte nicht nur das Gewinde passen. Auch der benötigte Durchfluss und die Einbausituation sind wichtig. Wir unterstützen Sie bei der Auswahl der passenden Größe für Ihre Pneumatikanwendung.
