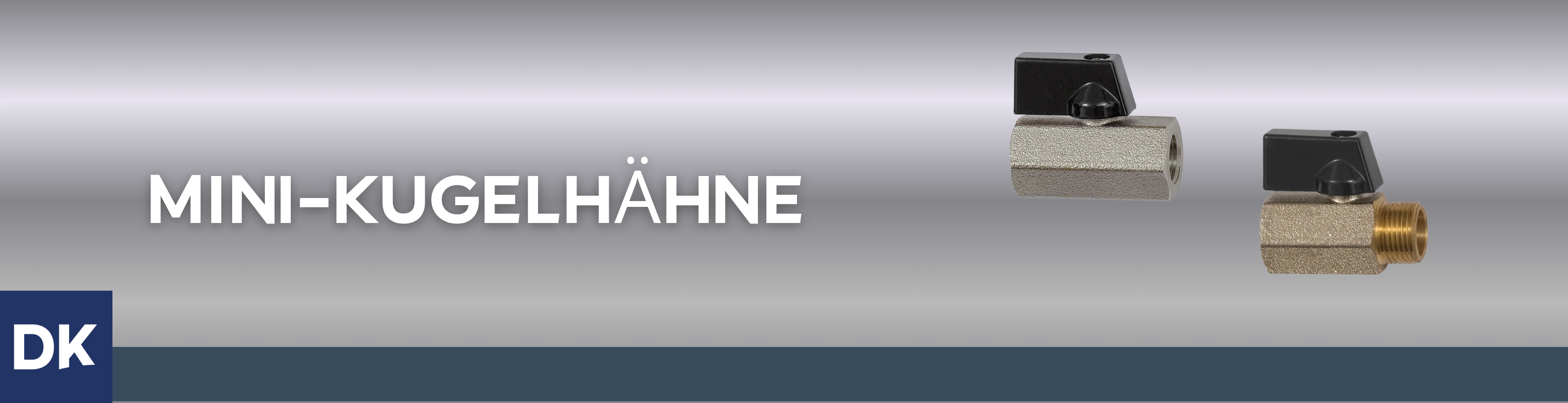

Kompakte Absperrung bei wenig Platz
Mini-Kugelhähne sind für Einbausituationen gedacht, in denen eine möglichst kleine und direkt bedienbare Absperrung benötigt wird. Der kompakte Drehgriff ermöglicht das Öffnen und Schließen der Leitung, ohne dass ein langer Hebelweg eingeplant werden muss.
Das ist besonders hilfreich in Maschinen, an kleinen Verteilern oder direkt an Geräten. Dort wäre ein klassischer Kugelhahn häufig unnötig groß oder könnte mit benachbarten Bauteilen kollidieren.
Die kompakte Bauform erleichtert die Montage, ersetzt aber nicht die technische Auswahl. Gewindegröße, Nennweite, Betriebsdruck und benötigter Volumenstrom müssen weiterhin zur Anwendung passen.
Technische Daten der Mini-Kugelhähne
Die Mini-Kugelhähne besitzen ein Gehäuse und eine Kugel aus vernickeltem Messing. Als Dichtwerkstoffe werden PTFE und NBR verwendet. Der kompakte Drehgriff besteht aus Kunststoff.
Werkstoffe und Dichtungen
- Gehäuse: Messing, vernickelt
- Kugel: Messing, vernickelt
- Gewindematerial: Messing, vernickelt
- Drehgriff: Kunststoff
- Kugeldichtung: PTFE
- Spindelabdichtung: NBR
Betriebsdaten
- Maximaler Betriebsdruck: 10 bar
- Medientemperatur: −10 °C bis 70 °C, kurzfristig bis 90 °C
- Umgebungstemperatur: −10 °C bis 70 °C, kurzfristig bis 90 °C
- Geeignete Medien: Druckluft, Wasser, Öle und ungiftige Gase
Größen und Ausführungen
- Gewindegrößen: G 1/8 bis G 3/4
- Nennweiten: DN 8 bis DN 13,5
- Anschlussvarianten: Innengewinde, Innen-/Außengewinde und Außengewinde
Hinweis:
Prüfen Sie vor dem Einsatz, ob Betriebsdruck, Temperaturbereich, Werkstoffe und Dichtungen für das verwendete Medium und Ihre konkrete Anwendung geeignet sind.
Typische Anwendungen
Mini-Kugelhähne werden überall dort eingesetzt, wo kleine Leitungen oder Anschlüsse platzsparend und direkt von Hand abgesperrt werden sollen.
- Kompakte Druckluftverteiler
- Maschinen- und Geräteanschlüsse
- Pneumatikbaugruppen mit wenig Bauraum
- Wartungs- und Prüfanschlüsse
- Kleinere Nebenleitungen
- Absperrstellen an Werkbänken und Montagevorrichtungen
- Anwendungen mit Wasser, Öl oder ungiftigen Gasen
Das bedeutet für Sie:
Auch bei nachträglichen Einbauten und engen Platzverhältnissen schaffen Sie eine direkt erreichbare Absperrstelle, ohne den Aufbau unnötig zu verlängern.
Welche Anschlussausführung passt?
Die Mini-Kugelhähne sind in mehreren Gewindevarianten erhältlich. Entscheidend ist, welche Anschlüsse an der vorgesehenen Einbaustelle vorhanden sind.
Innengewinde
Bei einer Ausführung mit beidseitigem Innengewinde werden auf beiden Seiten Anschlussstücke mit Außengewinde eingeschraubt. Diese Variante eignet sich beispielsweise für den Einbau zwischen zwei Verschraubungen oder Rohranschlüssen mit Außengewinde.
Innen-/Außengewinde
Ein Mini-Kugelhahn mit Innen- und Außengewinde kann auf einer Seite direkt in ein vorhandenes Innengewinde eingeschraubt werden. Dadurch kann je nach Aufbau ein zusätzlicher Doppelnippel entfallen. Das spart Einbaulänge und reduziert die Zahl der benötigten Einzelteile.
Außengewinde
Ausführungen mit Außengewinde lassen sich direkt in passende Innengewinde einschrauben. Diese Bauform ist sinnvoll, wenn der Mini-Kugelhahn unmittelbar an ein Gerät, einen Verteiler oder ein anderes Bauteil angeschlossen werden soll.
Wichtig:
Prüfen Sie vor der Auswahl immer beide Seiten der Anschlussstelle. Gewindegröße und Gewindeart müssen zusammenpassen.
Welche Größe ist die richtige?
Das Sortiment umfasst Gewindegrößen von G 1/8 bis G 3/4. Die passende Größe richtet sich nach dem vorhandenen Anschluss und der benötigten Durchflussmenge.
Für die Auswahl sollten Sie insbesondere folgende Punkte prüfen:
- Vorhandene Gewindegröße
- Anschlussart der Einbaustelle
- Benötigter Volumenstrom
- Angeschlossene Verbraucher
- Verfügbarer Bauraum
- Zulässiger Betriebsdruck
- Verwendetes Medium
Ein kleiner Kugelhahn spart Platz, kann bei höherem Luftbedarf jedoch zum Engpass werden. Der mechanisch passende Anschluss ist deshalb nicht automatisch auch die funktional richtige Lösung.
Worauf sollten Sie bei der Montage achten?
Vor der Montage muss die Leitung vollständig drucklos sein. Gewinde und Dichtflächen sollten sauber und frei von Beschädigungen sein.
- Gewindeart und Gewindegröße müssen zur Anschlussstelle passen.
- Verwenden Sie ein für die Anwendung geeignetes Gewindedichtmittel.
- Vermeiden Sie mechanische Spannungen auf dem Kugelhahngehäuse.
- Der Drehgriff muss vollständig betätigt werden können.
- Betriebsdruck und Temperaturbereich müssen eingehalten werden.
- Das verwendete Medium muss für den Kugelhahn geeignet sein.
Praxis-Tipp:
Prüfen Sie bei engen Einbausituationen vor dem Einschrauben, ob der Drehgriff später gut erreichbar bleibt und sich vollständig öffnen und schließen lässt.
Warum Mini-Kugelhähne von Druckluft Knopp?
Bei Mini-Kugelhähnen ist nicht nur die kleine Bauform entscheidend. Anschlussart, Platzverhältnisse, Durchfluss und Medium müssen zur Anwendung passen.
- Hilfe bei der Auswahl der passenden Gewindegröße
- Unterstützung bei Innen-, Innen-/Außen- und Außengewinden
- Abstimmung auf Ihre vorhandene Druckluftleitung
- Auswahl für kompakte Einbausituationen
- Passende Verschraubungen und Zubehörteile
- Weitere Ausführungen auf Anfrage
So erhalten Sie eine platzsparende Absperrstelle, die sich sinnvoll in Ihre Druckluftinstallation integrieren lässt.
