Welche gerade Verbindung passt zu Ihrer Anwendung?
Gerade Steckverbinder werden eingesetzt, wenn eine Schlauchleitung ohne Winkelversatz verbunden werden soll. Das kann direkt an einer Maschine, an einem Ventil, an einer Wartungseinheit, an einem Verteiler oder zwischen zwei Pneumatikschläuchen sein.
Wichtig ist vor allem die Einbausituation: Soll der Schlauch an ein Bauteil mit Gewinde angeschlossen werden? Müssen zwei Schläuche miteinander verbunden werden? Oder wird eine Durchführung durch ein Blech, ein Gehäuse oder eine Montageplatte benötigt?
Das bedeutet für Sie: Nicht jeder gerade Verbinder erfüllt denselben Zweck. Die passende Ausführung hängt davon ab, ob Sie ein Gewinde, eine reine Schlauchverbindung oder eine befestigte Durchführung brauchen.
Varianten der geraden Steckverbinder

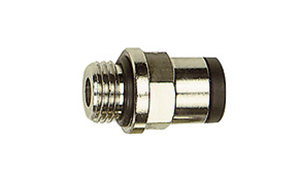

R1 Verbinder mit Außengewinde
R1 Verbinder besitzen auf einer Seite ein Außengewinde und auf der anderen Seite einen Steckanschluss für den Pneumatikschlauch. Sie eignen sich, wenn ein Schlauch direkt an ein Bauteil mit Innengewinde angeschlossen werden soll – zum Beispiel an Ventilen, Zylindern, Verteilern oder Wartungseinheiten.

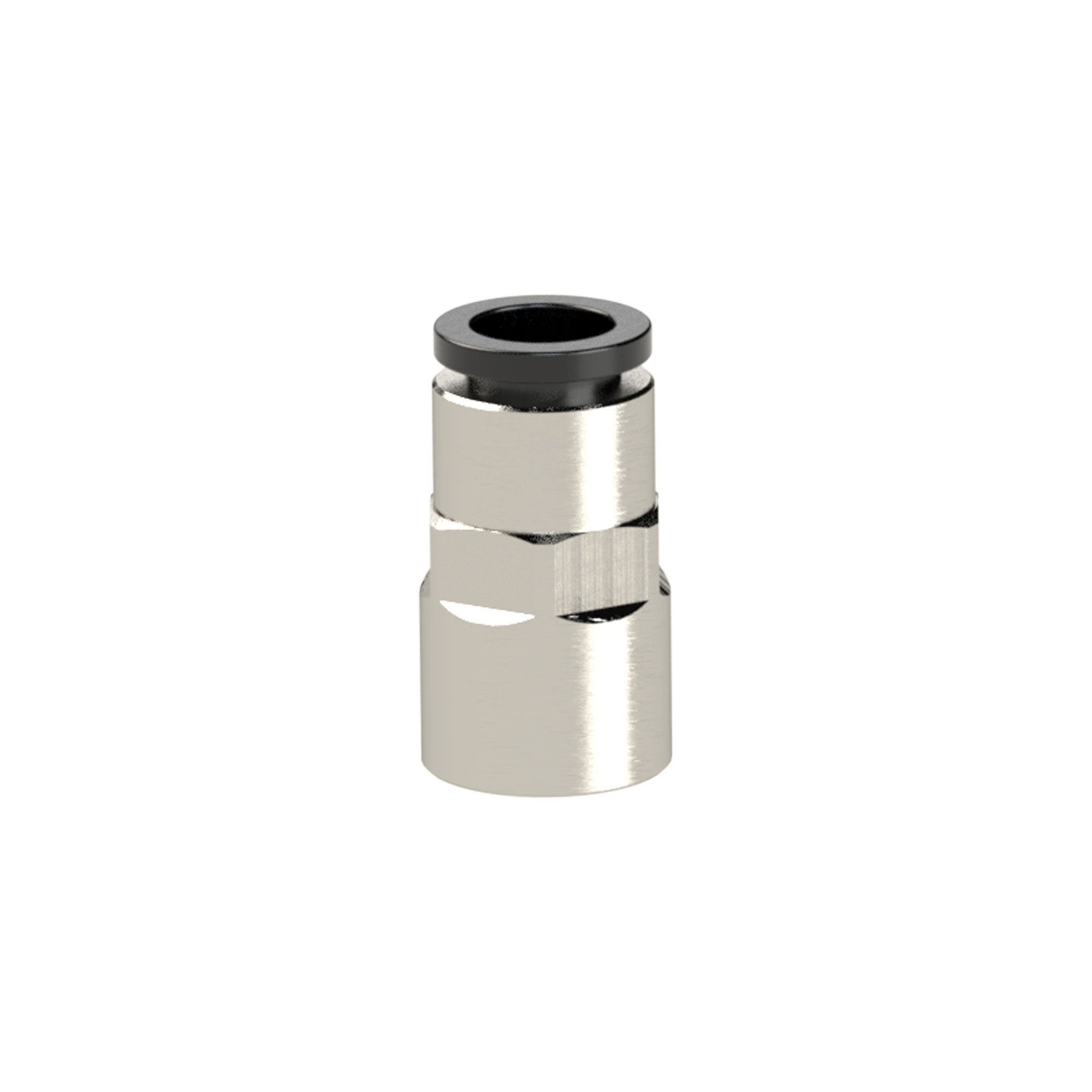

R2 Verbinder mit Innengewinde
R2 Verbinder haben auf einer Seite ein Innengewinde und auf der anderen Seite einen Steckanschluss für den Schlauch. Sie werden verwendet, wenn der Anschluss an ein Bauteil mit Außengewinde erfolgen soll, etwa bei vorhandenen Gewindestutzen oder Anschlussnippeln.
R3 Verbinder für Schlauch-zu-Schlauch
R3 Verbinder besitzen kein Gewinde. Sie verbinden zwei Pneumatikschläuche direkt miteinander und eignen sich besonders, wenn Schlauchleitungen verlängert, repariert oder sauber miteinander verbunden werden sollen.
R10 Schottverbinder für Durchführungen
R10 Schottverbinder werden eingesetzt, wenn eine Schlauchleitung durch eine Wand, ein Blech, eine Schaltschrankseite oder ein Maschinengehäuse geführt werden soll. Die Ausführung mit zwei Muttern ermöglicht eine feste Montage an der Durchführung.
Praxis-Tipp:
Schneiden Sie Pneumatikschläuche immer sauber und möglichst rechtwinklig ab. Ein schräger oder gequetschter Schlauch kann Undichtigkeiten verursachen, auch wenn der Steckverbinder technisch richtig ausgewählt wurde.
Typische Anwendungen
- Anschluss von Pneumatikschläuchen an Ventile, Zylinder und Wartungseinheiten
- Verbindung von zwei Druckluftschläuchen mit geradem Schlauchverlauf
- Erweiterung bestehender Druckluft- und Pneumatikleitungen
- Schlauchdurchführung durch Bleche, Gehäuse oder Maschinenverkleidungen
- Montage in Maschinenbau, Anlagenbau und industrieller Instandhaltung
- Einsatz in Druckluft- und Vakuumsystemen
Technische Daten im Überblick
- Arbeitsdruck: -0,99 bis 16 bar
- Betriebstemperatur: -20 °C bis +80 °C
- Medium: Druckluft
- Anwendungsbereich: Druckluftanlagen und Vakuum
- Material: Messing vernickelt
- Dichtmaterial: NBR
- O-Ring: NBR
- Spannring: Edelstahl
- Lösering: Hostaform / Messing vernickelt bei Schlauch-Außen-Ø 3 mm
- Empfohlene Schläuche: PA und PU
- Verfügbare Schlauch-Außen-Ø: 4, 6, 8, 10 und 12 mm
- Varianten: R1 Außengewinde, R2 Innengewinde, R3 Schlauchverbinder, R10 Schottverbinder
Warum diese geraden Steckverbinder?
Schnelle Montage von Schläuchen in Druckluft- und Pneumatikanlagen.
Einfache Auswahl nach Anschlussart: Außengewinde, Innengewinde, Schlauchverbinder oder Schottverbinder.
Geeignet für typische Schlauchgrößen von 4 bis 12 mm Außen-Ø.
Messing vernickelt für robuste Anwendungen im Maschinen- und Anlagenbau.
Für Druckluft und Vakuum einsetzbar.
Lösbare Verbindung für Service, Wartung und Umbauten.
Warum Druckluft Knopp?
Bei geraden Steckverbindern entscheidet nicht nur der Schlauchdurchmesser. Wichtig ist, dass Anschlussart, Einbausituation und Medium zusammenpassen. Genau dabei unterstützen wir Sie.
Ob R1 mit Außengewinde, R2 mit Innengewinde, R3 als Schlauchverbinder oder R10 als Schottverbinder: Wir helfen Ihnen, die passende Ausführung für Ihre Druckluftanlage, Maschine oder Montageaufgabe zu finden.
Das bedeutet für Sie: Sie wählen nicht einfach irgendeinen Verbinder, sondern die passende Verbindung für Ihre Anwendung – fachlich sauber, verständlich erklärt und passend zu Ihrem Druckluftsystem.
