Messing-Kupplungen für Druckluft
Messing-Kupplungen sind eine bewährte Lösung für den schnellen Anschluss von Druckluftschläuchen, Werkzeugen und Leitungen. Je nach Einbausituation wählen Sie zwischen Ausführungen für 6, 9 oder 13 mm Schlauch sowie Anschlüssen mit 1/4", 3/8" oder 1/2" Innen- oder Außengewinde.
So lässt sich die Kupplung passend zu Ihrer vorhandenen Druckluftinstallation auswählen und unnötige Zwischenstücke oder Adapter können vermieden werden.
Welche Messing-Kupplung passt?
Die Auswahl richtet sich zuerst nach der Anschlussstelle. Soll ein Druckluftschlauch direkt angeschlossen werden, ist die passende Schlauchgröße entscheidend. Für den Anschluss an Armaturen, Verteiler oder Rohrleitungskomponenten kommt es dagegen auf Gewindegröße und Gewindeart an.
Besonders wichtig ist, dass auch das Kupplungsprofil zum verwendeten Stecknippel passt. Die gleiche Gewindegröße allein garantiert noch keine kompatible Verbindung.
Technische Daten im Überblick
- Material: Messing

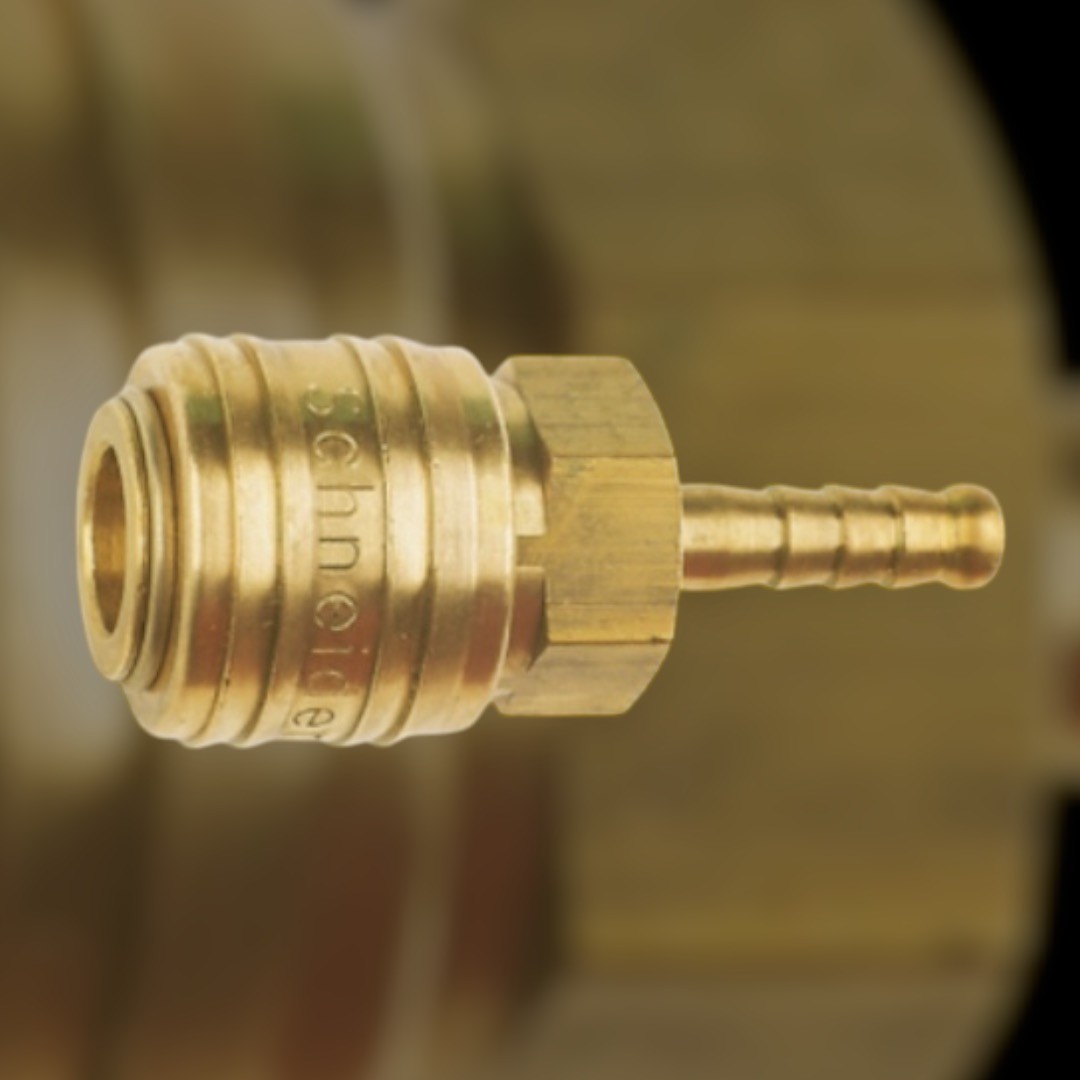

- Schlauchanschlüsse: 6, 9 oder 13 mm
- Gewindegrößen: 1/4", 3/8" und 1/2"

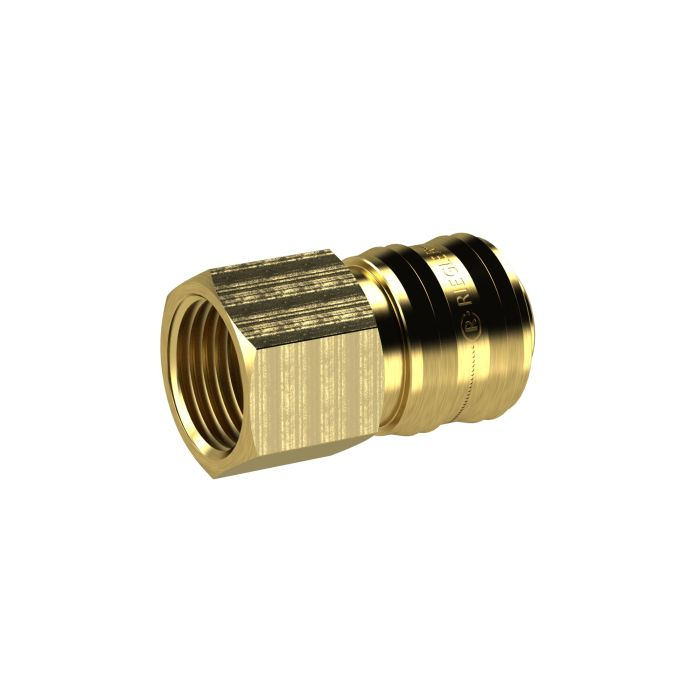

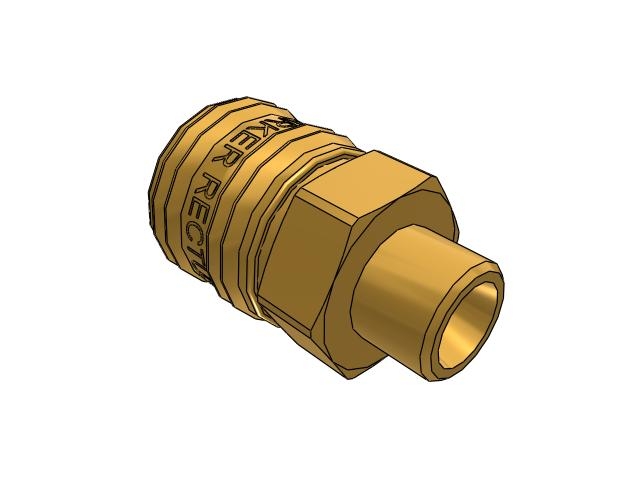

- Gewindearten: Innengewinde und Außengewinde
- Einsatzmedium: Druckluft
- Bauformen: Schlauchanschluss und Gewindeanschluss
Typische Anwendungen
Zum schnellen Verbinden und Trennen von Schlauchleitungen.
Für den Anschluss von Werkzeugen in Werkstatt, Montage und Service.
Für feste Anschlüsse mit Innen- oder Außengewinde.
Worauf sollten Sie bei der Auswahl achten?
Prüfen Sie vor der Bestellung vor allem Schlauchdurchmesser, Gewindegröße und Gewindeart. Bei einer vorhandenen Kupplung sollte zusätzlich das Kupplungsprofil berücksichtigt werden.
Wichtig: Eine passende Gewindegröße bedeutet nicht automatisch, dass auch Stecknippel und Kupplung miteinander kompatibel sind. Prüfen Sie daher bei bestehenden Systemen immer auch das Kupplungsprofil.
Bedienung: Kuppeln und Entkuppeln
Die Bedienung von Druckluft-Schnellkupplungen ist unkompliziert. Für eine sichere Verbindung sollten beim Kuppeln und Entkuppeln dennoch einige Punkte beachtet werden.
Kuppeln
- Prüfen Sie Kupplung und Stecknippel auf sichtbare Beschädigungen.
- Schieben Sie den Stecknippel axial in die Kupplung, bis er hörbar einrastet.
- Kontrollieren Sie anschließend, ob die Verriegelung sicher in ihrer Endposition sitzt.
Entkuppeln
- Lassen Sie vor dem Entkuppeln möglichst den Druck aus der angeschlossenen Leitung ab.
- Halten Sie den Stecknippel beim Zurückziehen der Verriegelungshülse fest.
- Anschließend kann der Stecknippel kontrolliert aus der Kupplung gezogen werden.
Hinweis:
Wenn häufig gekuppelt und entkuppelt wird oder ein kontrollierteres Trennen unter Druck gewünscht ist, können Sicherheitskupplungen die passendere Lösung sein.
Warum Messing-Kupplungen?
- für klassische Druckluftanwendungen geeignet
- für Schlauch- und Gewindeanschlüsse erhältlich
- verschiedene Schlauchgrößen von 6 bis 13 mm
- Gewindegrößen von 1/4" bis 1/2"
- Innen- und Außengewinde verfügbar
- unkomplizierter Austausch bestehender Kupplungen
