Technische Daten im Überblick
- Rohrgrößen: 15, 18, 22 und 28 mm
- Bauform: gerader Verbindungsstutzen
- Gewindeart: Außengewinde
- Gewindegrößen: G 1/2", G 3/4" und G 1", je nach Ausführung
- Anwendung: Übergang von Druckluftrohr auf Gewindeanschluss
- Einbau: für gerade Anschlussstellen ohne Richtungsänderung
- Systemeinsatz: für Druckluft-Rohrleitungssysteme

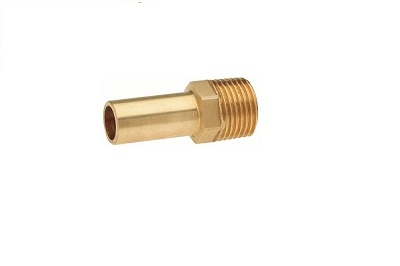

Übergang vom Rohr zum Gewinde
Innerhalb einer Druckluftinstallation müssen Rohrleitungen häufig an Komponenten angeschlossen werden, die nicht über einen direkten Rohranschluss, sondern über ein Gewinde verfügen.
Der Rohrstutzen bildet dafür den passenden Übergang: Auf der einen Seite wird er mit dem Rohrleitungssystem verbunden, auf der anderen Seite steht das Außengewinde für die weitere Anbindung zur Verfügung.
Das bedeutet für Sie: Rohrleitung und Gewindekomponente lassen sich direkt miteinander verbinden, ohne unnötig viele zusätzliche Übergangsteile einzusetzen.
Rohr- und Gewindegröße passend kombinieren
Bei Verbindungsstutzen müssen immer zwei Größen zusammenpassen: der Rohrdurchmesser und die Gewindegröße.
Je nach Ausführung sind unterschiedliche Kombinationen erhältlich, zum Beispiel 15 mm × G 1/2", 18 mm × G 1/2", 18 mm × G 3/4", 22 mm × G 1/2", 22 mm × G 3/4" oder 28 mm × G 1".
Entscheidend ist deshalb nicht nur die vorhandene Rohrleitung, sondern auch das Anschlussgewinde der Gegenseite.
Typische Anwendungen
- Anschluss von Armaturen
- Verbindung mit Ventilen
- Maschinen- und Anlagenanschlüsse
- Übergang vom Rohrleitungssystem auf Gewindekomponenten
- Erweiterung bestehender Druckluftanlagen
- Aufbau neuer Druckluftverteilungen
Praxis-Tipp: Beide Anschlussseiten prüfen
Bei einem Rohrstutzen reicht es nicht, nur den Rohrdurchmesser zu kennen. Prüfen Sie zusätzlich die benötigte Gewindegröße der Gegenseite. So stellen Sie sicher, dass Rohrseite und Gewindeanschluss in der tatsächlich benötigten Kombination zusammenpassen.
Warum Druckluft Knopp?
Bei Verbindungsstutzen kommt es auf die richtige Kombination aus Rohrdurchmesser und Gewindegröße an.
Wir unterstützen Sie bei der Auswahl der passenden Ausführung und berücksichtigen dabei auf Wunsch auch die angrenzenden Komponenten Ihrer Druckluftinstallation.
- Verbindungsstutzen für verschiedene Rohrgrößen
- unterschiedliche Außengewinde je nach Ausführung
- passende Übergänge zu Armaturen und Ventilen
- Unterstützung bei der Auswahl der richtigen Größenkombination
- passende Ergänzungen für Ihr Druckluft-Rohrleitungssystem
