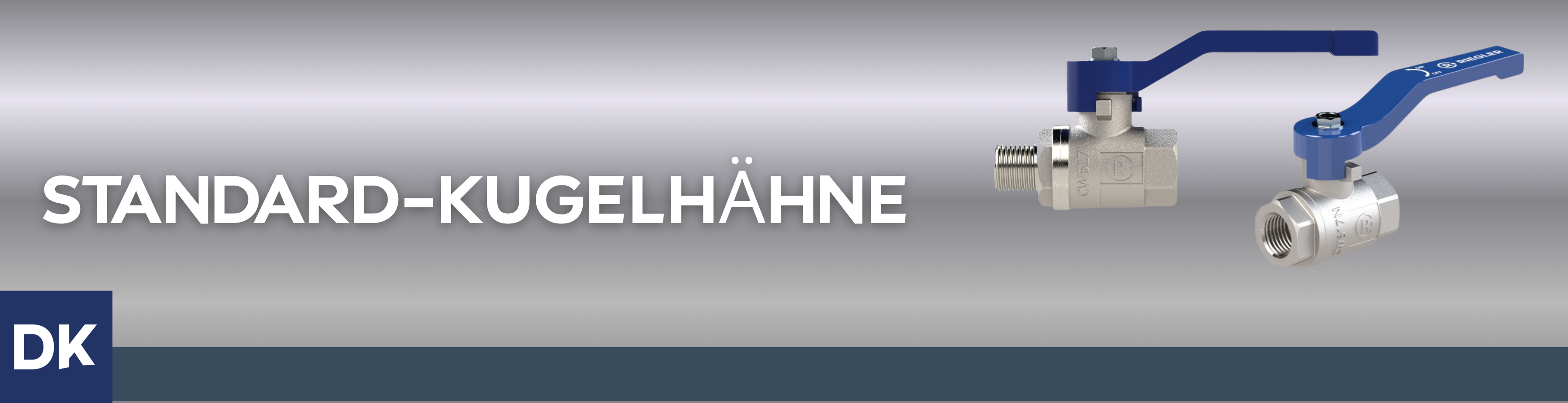

Druckluftleitungen schnell und eindeutig absperren
Ein Standard-Kugelhahn wird über einen gut greifbaren Hebel betätigt. Mit einer Vierteldrehung öffnen oder schließen Sie die Druckluftleitung direkt vor Ort. Die Hebelstellung zeigt dabei unmittelbar, ob der Durchfluss freigegeben oder gesperrt ist.
Das erleichtert die Bedienung bei Wartungsarbeiten, Maschinenstillständen und beim Trennen einzelner Leitungsabschnitte. Sie erkennen bereits auf den ersten Blick, ob die jeweilige Absperrstelle geöffnet oder geschlossen ist.
Durch den längeren Hebel lassen sich Standard-Kugelhähne gut greifen. Sie eignen sich deshalb besonders für zugängliche Einbaustellen, die regelmäßig manuell bedient werden.
Technische Daten der Standard-Kugelhähne
Unsere Standard-Kugelhähne bestehen aus vernickeltem Messing und eignen sich für Druckluft, Wasser sowie nicht giftige und nicht aggressive Gase und Flüssigkeiten. Je nach Anschlussgröße stehen Ausführungen mit Innen-/Innengewinde oder Innen-/Außengewinde zur Verfügung.
Werkstoffe und Dichtungen
- Gehäuse: Messing, vernickelt
- Kugel: Messing, vernickelt
- Kugeldichtung: PTFE
- Spindelabdichtung: NBR
- Hebel: Stahl Q235-A mit blauem PVC-Überzug
Betriebsdaten
- Maximaler Betriebsdruck: 25 bar
- Betriebstemperatur: −20 °C bis 100 °C
- Gewindenorm: G-Gewinde nach DIN EN ISO 228-1
- Geeignete Medien: Druckluft, Wasser sowie nicht giftige und nicht aggressive Gase und Flüssigkeiten
Größen und Ausführungen
- Gewindegrößen: G 1/4 bis G 2
- Nennweiten: DN 8 bis DN 50
- Anschlussvarianten: Innen-/Innengewinde und Innen-/Außengewinde
Hinweis:
Der maximal zulässige Betriebsdruck hängt von der jeweiligen Betriebstemperatur ab. Prüfen Sie vor dem Einsatz außerdem, ob Werkstoffe, Dichtungen und Medium für Ihre konkrete Anwendung geeignet sind.
Typische Anwendungen
Technische Daten der Standard-Kugelhähne
Unsere Standard-Kugelhähne bestehen aus vernickeltem Messing und eignen sich für Druckluft, Wasser sowie nicht giftige und nicht aggressive Gase und Flüssigkeiten. Je nach Anschlussgröße stehen Ausführungen mit Innen-/Innengewinde oder Innen-/Außengewinde zur Verfügung.
Werkstoffe und Dichtungen
- Gehäuse: Messing, vernickelt
- Kugel: Messing, vernickelt
- Kugeldichtung: PTFE
- Spindelabdichtung: NBR
- Hebel: Stahl Q235-A mit blauem PVC-Überzug
Betriebsdaten
- Maximaler Betriebsdruck: 25 bar
- Betriebstemperatur: −20 °C bis 100 °C
- Gewindenorm: G-Gewinde nach DIN EN ISO 228-1
- Geeignete Medien: Druckluft, Wasser sowie nicht giftige und nicht aggressive Gase und Flüssigkeiten
Größen und Ausführungen
- Gewindegrößen: G 1/4 bis G 2
- Nennweiten: DN 8 bis DN 50
- Anschlussvarianten: Innen-/Innengewinde und Innen-/Außengewinde
Hinweis:
Der maximal zulässige Betriebsdruck hängt von der jeweiligen Betriebstemperatur ab. Prüfen Sie vor dem Einsatz außerdem, ob Werkstoffe, Dichtungen und Medium für Ihre konkrete Anwendung geeignet sind.
Standard-Kugelhähne werden überall dort eingesetzt, wo einzelne Leitungen, Maschinen oder Versorgungsbereiche schnell von Hand abgesperrt werden sollen.
- Haupt- und Nebenleitungen in Druckluftanlagen
- Maschinen- und Geräteanschlüsse
- Werkstatt- und Montagebereiche
- Wartungs- und Serviceabschnitte
- Abzweigungen innerhalb einer Druckluftverteilung
- Nachträgliche Absperrstellen in bestehenden Rohrleitungen
Das bedeutet für Sie:
Einzelne Maschinen oder Leitungsbereiche können für Wartungsarbeiten abgesperrt werden, ohne dass zwangsläufig die gesamte Druckluftanlage stillgelegt werden muss.
Innen-/Innengewinde oder Innen-/Außengewinde?
Die passende Gewindeausführung hängt davon ab, welche Anschlüsse an der vorgesehenen Einbaustelle vorhanden sind.
Innen-/Innengewinde
Bei einem Kugelhahn mit Innengewinde auf beiden Seiten werden beidseitig Bauteile oder Rohranschlüsse mit Außengewinde eingeschraubt. Diese Ausführung passt, wenn der Kugelhahn zwischen zwei vorhandenen Außengewinden montiert werden soll.
Innen-/Außengewinde
Ein Kugelhahn mit Innen- und Außengewinde kann auf einer Seite direkt in ein vorhandenes Innengewinde eingeschraubt werden. Auf der anderen Seite wird ein Bauteil mit Außengewinde angeschlossen. Dadurch können zusätzliche Doppelnippel oder Adapter entfallen.
Wichtig:
Prüfen Sie vor der Auswahl nicht nur die Gewindegröße, sondern auch die Gewindeart auf beiden Seiten der Einbaustelle.
Welche Anschlussgröße passt?
Die Anschlussgröße des Kugelhahns sollte zur vorhandenen Leitung und zur benötigten Luftmenge passen. Ein kleinerer Anschluss spart zwar Platz, kann bei größerem Volumenstrom jedoch einen unnötigen Engpass bilden.
Für die Auswahl sind insbesondere folgende Punkte wichtig:
- Vorhandene Gewindegröße
- Innendurchmesser der Druckluftleitung
- Benötigter Volumenstrom
- Angeschlossene Druckluftverbraucher
- Zulässiger Betriebsdruck
- Verfügbare Einbaulänge
Bei Hauptleitungen oder leistungsstarken Druckluftverbrauchern sollte der Leitungsquerschnitt nicht ohne technischen Grund reduziert werden.
Worauf sollten Sie bei der Montage achten?
Vor der Montage muss die Druckluftleitung vollständig drucklos sein. Gewinde und Dichtflächen sollten sauber und frei von Beschädigungen sein.
- Die Gewindeausführung muss zur Anschlussstelle passen.
- Verwenden Sie ein für die Anwendung geeignetes Gewindedichtmittel.
- Vermeiden Sie mechanische Spannungen auf dem Kugelhahngehäuse.
- Planen Sie ausreichend Platz für den vollständigen Hebelweg ein.
- Beachten Sie die Produktangaben zu Einbaulage und Betriebsbedingungen.
- Prüfen Sie, ob Betriebsdruck und Medium zur gewählten Ausführung passen.
Praxis-Tipp:
Kontrollieren Sie bei engen Einbausituationen vor der Montage, ob sich der Hebel später vollständig öffnen und schließen lässt.
Warum Standard-Kugelhähne von Druckluft Knopp?
Bei der Auswahl eines Standard-Kugelhahns geht es nicht nur um die Gewindegröße. Entscheidend ist, dass Anschlussart, Einbausituation und benötigter Durchfluss zusammenpassen.
- Hilfe bei der Auswahl der passenden Gewindegröße
- Unterstützung bei Innen-/Innen- und Innen-/Außengewinden
- Abstimmung auf Ihre vorhandene Druckluftleitung
- Blick auf Durchfluss, Einbauraum und Bedienbarkeit
- Passende Verschraubungen und Zubehörteile
- Weitere Ausführungen auf Anfrage
So erhalten Sie eine Absperrstelle, die sich sauber montieren, gut bedienen und sinnvoll in Ihre Druckluftverteilung integrieren lässt.
