Winkel Steckverbinder für Druckluft und Pneumatik
Winkel Steckverbinder führen Pneumatikschläuche platzsparend im 90-Grad-Winkel. Sie helfen überall dort, wo gerade Anschlüsse zu viel Raum benötigen oder der Schlauch direkt nach dem Anschluss in eine andere Richtung laufen muss.
Auf dieser Seite finden Sie Winkel Verbinder R4 für Schlauch-zu-Schlauch-Verbindungen sowie Winkeleinschraub-Verbinder mit Gewindeanschluss für Druckluft- und Vakuumanwendungen.
Welche Winkelverbindung passt zu Ihrer Anwendung?
Winkel Steckverbinder werden eingesetzt, wenn der Schlauch nicht gerade aus einer Anschlussstelle herausgeführt werden soll. Das ist besonders praktisch, wenn wenig Platz vorhanden ist oder der Schlauch direkt nach dem Anschluss in eine andere Richtung laufen muss.
Während ein gerader Steckverbinder mehr Freiraum vor der Anschlussstelle benötigt, bringt der Winkelverbinder den Schlauch kontrolliert in die gewünschte Richtung. Das reduziert Zug auf die Verbindung und hilft, enge Schlauchradien zu vermeiden.
Das bedeutet für Sie: Winkelverbinder sind die passende Wahl, wenn Druckluftschläuche platzsparend, spannungsarm und übersichtlich um 90 Grad geführt werden sollen.
Technische Daten im Überblick
- Arbeitsdruck: -0,99 bis 16 bar
- Betriebstemperatur: -20 °C bis +80 °C
- Material: Messing vernickelt
- Medium: Druckluft
- Dichtmaterial: NBR
- Lösering: Hostaform / Messing vernickelt bei Schlauch-Außen-Ø 3 mm
- Spannring: Edelstahl
- O-Ring: NBR
- Empfohlener Schlauch: PA, PU
- Anwendungsbereich: Druckluftanlagen, Vakuum
- Sichtbare Schlauchgrößen: 4, 6, 8, 10 und 12 mm
- Sichtbare Gewindegrößen: M5, 1/8", 1/4" und 3/8"
- Varianten: Winkel Verbinder R4 und Winkeleinschraub-Verbinder
Varianten der Winkel Steckverbinder
Bei Winkel Steckverbindern kommt es vor allem darauf an, ob Sie zwei Schläuche im 90-Grad-Winkel verbinden oder einen Schlauch direkt in ein Gewinde einschrauben möchten. Auf dieser Seite finden Sie dafür passende Winkelverbinder und Winkeleinschraub-Verbinder für typische Pneumatik- und Druckluftanwendungen.

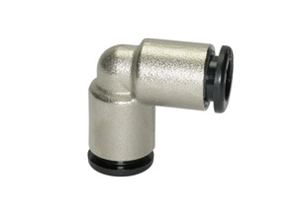

Winkel Verbinder R4 für Schlauch-zu-Schlauch
Winkel Verbinder R4 verbinden zwei Pneumatikschläuche im 90-Grad-Winkel. Sie eignen sich, wenn eine Schlauchleitung platzsparend umgelenkt werden soll, ohne dafür ein Gewinde an einer Komponente zu nutzen.
Winkeleinschraub-Verbinder mit Gewinde
Winkeleinschraub-Verbinder werden direkt in eine Gewindebohrung eingeschraubt und führen den Schlauch anschließend im Winkel weiter. Sie sind passend für typische Anschlussstellen an Ventilen, Zylindern, Wartungseinheiten, Verteilern oder Maschinenkomponenten.
Praxis-Tipp:
Prüfen Sie vor der Auswahl immer zwei Angaben: den Schlauch-Außen-Ø und die benötigte Gewindegröße. Bei Winkeleinschraub-Verbindern müssen beide Maße zur Anwendung passen.
Typische Anwendungen
- Anschluss von Pneumatikschläuchen an Ventile, Zylinder und Wartungseinheiten
- Schlauchführung in engen Maschinenräumen
- Druckluftanschlüsse an Verteilern und Anschlussblöcken
- Pneumatikmontage im Anlagenbau und Maschinenbau
- Umbau und Erweiterung bestehender Druckluftleitungen
- Einsatz in Druckluft- und Vakuumsystemen
Warum diese Winkel Steckverbinder?
Führen Druckluftschläuche platzsparend im 90-Grad-Winkel.
Reduzieren unnötige Schlauchspannung an der Anschlussstelle.
Erleichtern die Montage in engen Einbauräumen.
Geeignet für Druckluft- und Vakuumanwendungen.
Lösbare Steckverbindung für Wartung, Service und Umbauten.
Geeignet für PA- und PU-Schläuche.
Praxis-Tipp:
Schneiden Sie Pneumatikschläuche sauber und möglichst rechtwinklig ab. Ein schräger oder gequetschter Schlauch kann Undichtigkeiten verursachen, auch wenn der Winkel Steckverbinder technisch richtig ausgewählt wurde.
Warum Druckluft Knopp?
Bei Winkel Steckverbindern geht es nicht nur um den Schlauchdurchmesser. Entscheidend ist, ob der Schlauch spannungsarm geführt wird und ob der Anschluss zur Einbausituation passt.
Wir unterstützen Sie bei der Auswahl der passenden Verbindung für Ihre Druckluftanlage – ob für Maschinenbau, Anlagenbau, Montagebetrieb oder Instandhaltung. Dabei schauen wir nicht nur auf das einzelne Bauteil, sondern auch auf Schlauchführung, Anschlussstelle und spätere Wartung.
Das bedeutet für Sie: Sie erhalten nicht einfach irgendeinen Winkelverbinder, sondern eine passende Lösung für eine saubere, platzsparende und wartungsfreundliche Schlauchführung.
