Füllleisten

Modulare Bauweise erlaubt die problemlose Erweiterung Ihrer Füllanlage - um zukünftige Bedürfnisse zu berücksichtigen. Erhältlich mit einem oder mehreren Druckbereichen, ohne lästiges Umschalten bei gleichzeitigem Füllbetrieb. Die selbstentlüftenden Kipphebelventile können wahlweise mit Füllschläuchen oder Direktanschlüssen ausgestattet werden.

Ein besonderes Baumerkmal ist das aufklappbare Stahlblechgehäuse, welches sich für Wartungsarbeiten unter Druck (im angebauten Zustand) öffnen läßt.

Ausstattung

Stabiler Stahlrahmen (einfache Wandmontage), pulverbeschichtet in RAL 6026

Stahlblechkonsole, pulverbeschichtet in RAL 6026

8 mm Schottverschraubung (Eingang wahlweise links oder rechts)

Vollständig mit Edelstahlleitungen verrohrt

Start/Stopp-Fernsteuerung mit Laufkontrolllampe (für verschiedene Steuerungen erhältlich)

Großer 100 mm O Manometer für jeden Druckbereich

Selbstentlüftende Kipphebelventile (Entlüftung erfolgt innerhalb des Gehäuses), wahlweise mit Schalldämpfer

Mit Füllschläuchen oder Direktverschraubung lieferbar

Füllanschlüsse nach DIN 477, CGA oder INT (Sonderanschlüsse auf Anfrage)

Füllleisten mit 2 Druckbereichen haben zusätzlich Druckminderer und Sicherheitsventil für parallelen Füllbetrieb

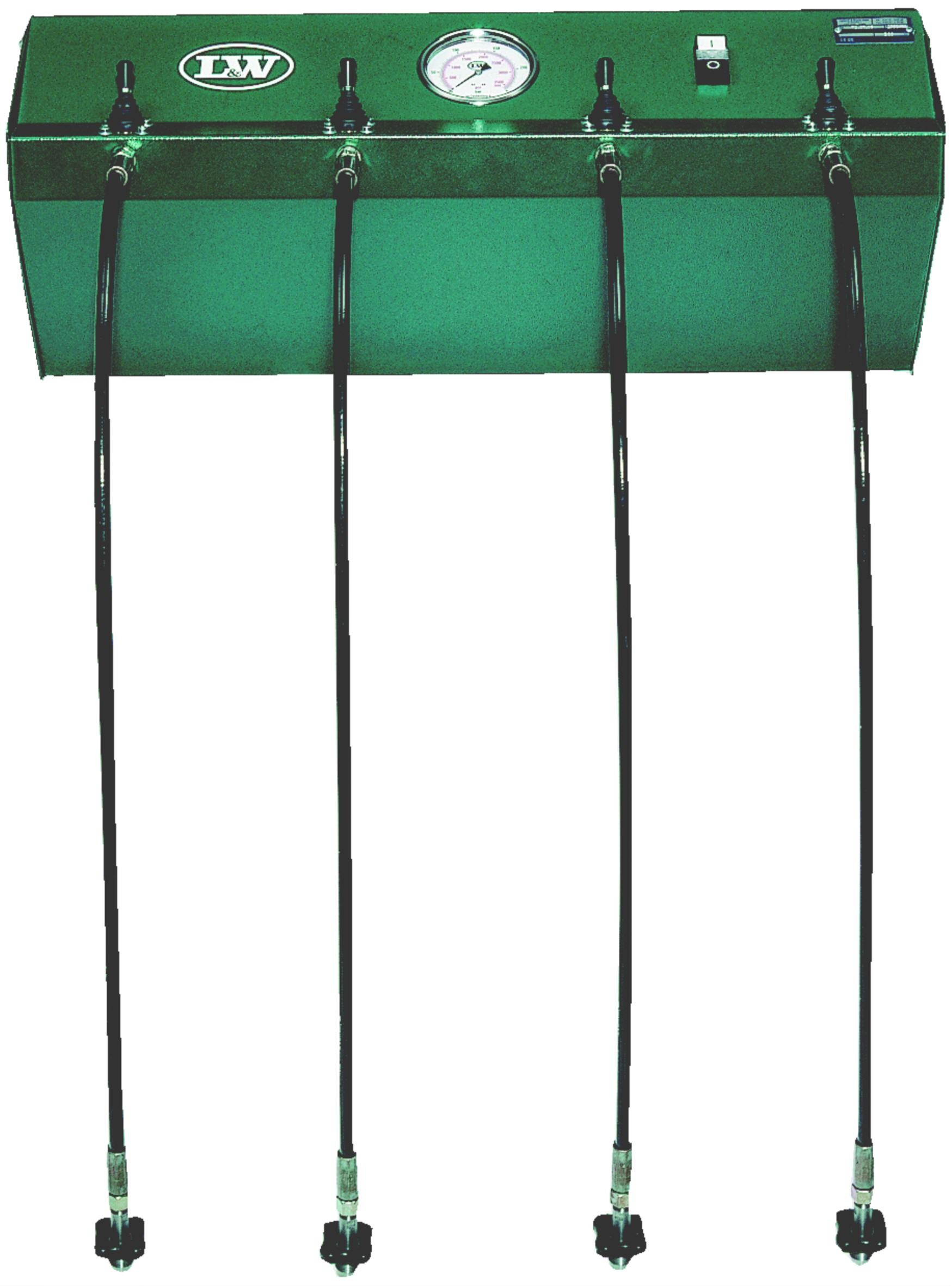

Füllleisten mit Füllschläuchen

1000 mm Hochdruckschläuche mit Edelstahl Pressarmaturen (andere Längen auf Anfrage)

Div. Füllanschlüsse siehe Seite 64, für DIN oder NF empfehlen wir Sicherheitsanschlüsse

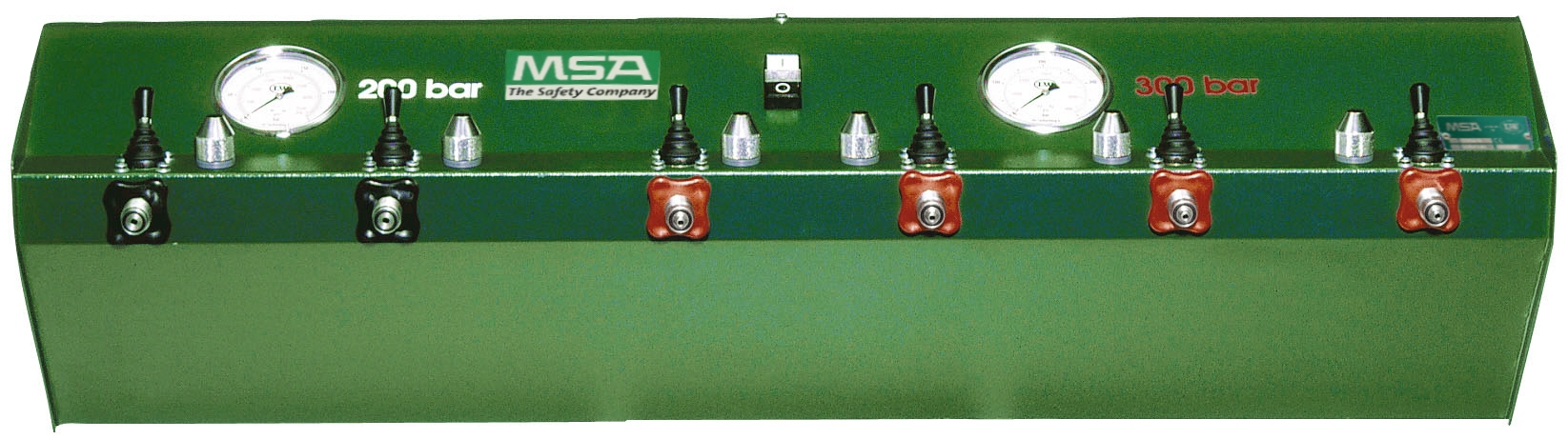

Füllleisten mit Direktanschlüssen

Direktfüllanschluss für Atemluftflaschen

Div. Füllanschlüsse (für DIN oder NF empfehlen wir Sicherheitsanschlüsse)

Staubkappen und Halter für DIN Anschlüsse

Optionales Zubehör

L&W Sicherheitsfüllanschlüsse für DIN/NF Anschlüsse

Speicher Ein-/Ausgang mit Drehventil und Manometer für Speicherdruck-Anzeige

Eingangsseitiger Druckminderer plus Sicherheitsventil für 300 bar Speicher- und 200 bar Fülldruck

8 mm Ausgang für weitere Füllleiste (modulare Bauweise)

Sonderanfertigungen auf Anfrage

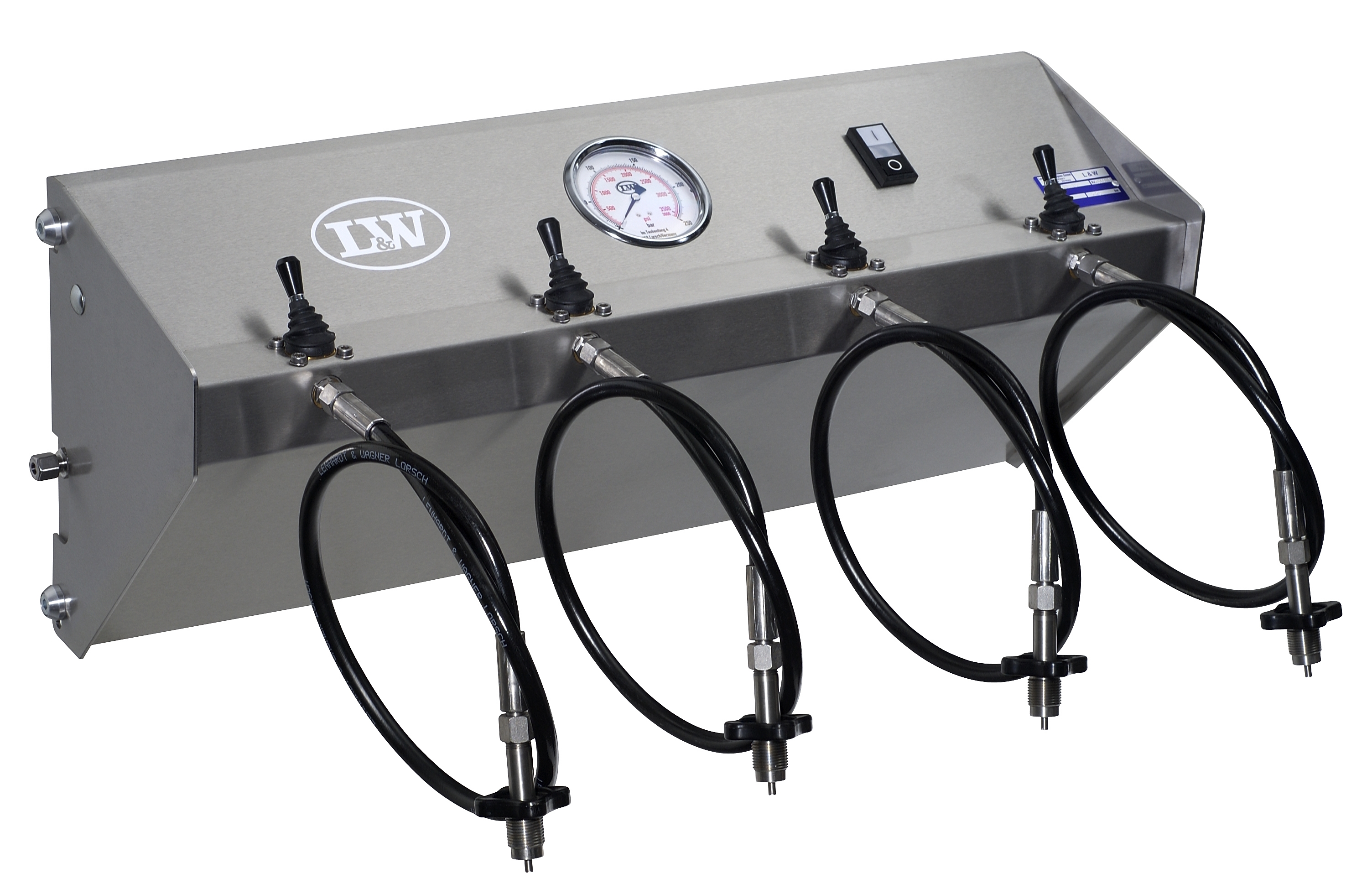

Edelstahlfüllleisten

Ideal für den Einsatz im Salzwasserbereich (Tauchschulen an Stränden, Tauchschiffe, usw.) wo Korrosion eine großes Problem darstellt. Die Edelstahl Füllleisten haben die gleiche Ausstattung und Vorteile wie unsere herkömmlichen Füllleisten, allerdings mit Edelstahlverschraubungen und Edelstahlgehäuse.

Technische Daten - Füllleisten für einen Druckbereich

1 Druckbereich        B x T x H

[mm]        Gewicht

[kg]

1-fach        210 x 230 x 330        6,5

2-fach        390 x 230 x 330        9,0

3-fach        580 x 230 x 330        12

4-fach        800 x 230 x 330        15

6-fach        1180 x 230 x 330        20

8-fach        1560 x 230 x 330        25

9-fach        1760 x 230 x 330        28

10-fach        1950 x 230 x 330        31

Technische Daten - Füllleisten für zwei Druckbereiche

2 Druckbereiche        B x T x H

[mm]        Gewicht

[kg]        Konfigurationen

2-fach        580 x 230 x 330        13        1+1

3-fach        800 x 230 x 330        16        1+2, 2+1

4-fach        800 x 230 x 330        18        1+3, 2+2, 3+1

6-fach        1180 x 230 x 330        23        1+5, 2+4, 3+3, 4+2, 5+1

8-fach        1560 x 230 x 330        28        1+7, 2+6, 3+5, 4+4, 5+3, 6+2, 7+1

9-fach        1760 x 230 x 330        31        1+8, 2+7, 3+6, 4+5, 5+4, 6+3, 7+2, 8+1
